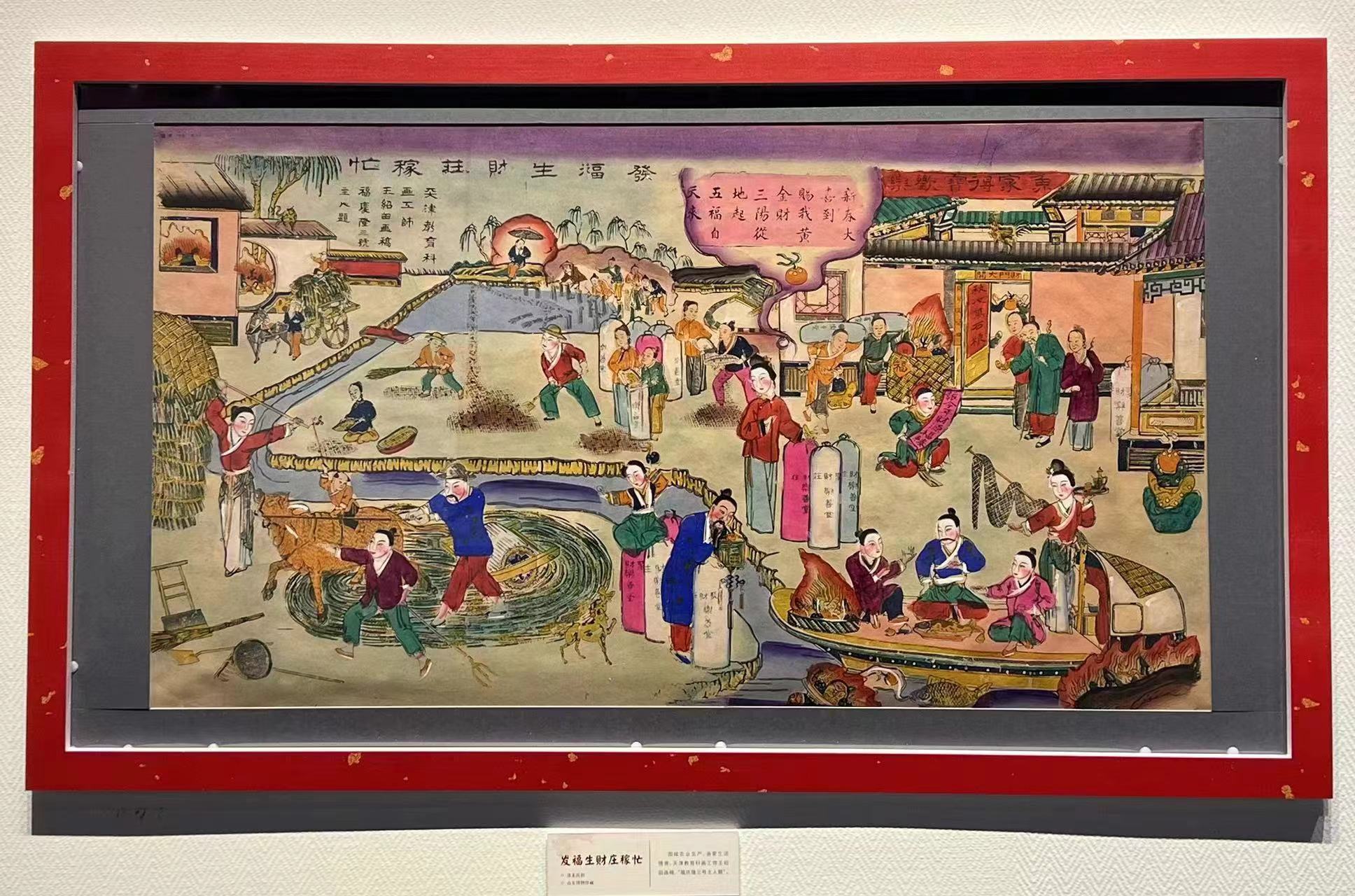

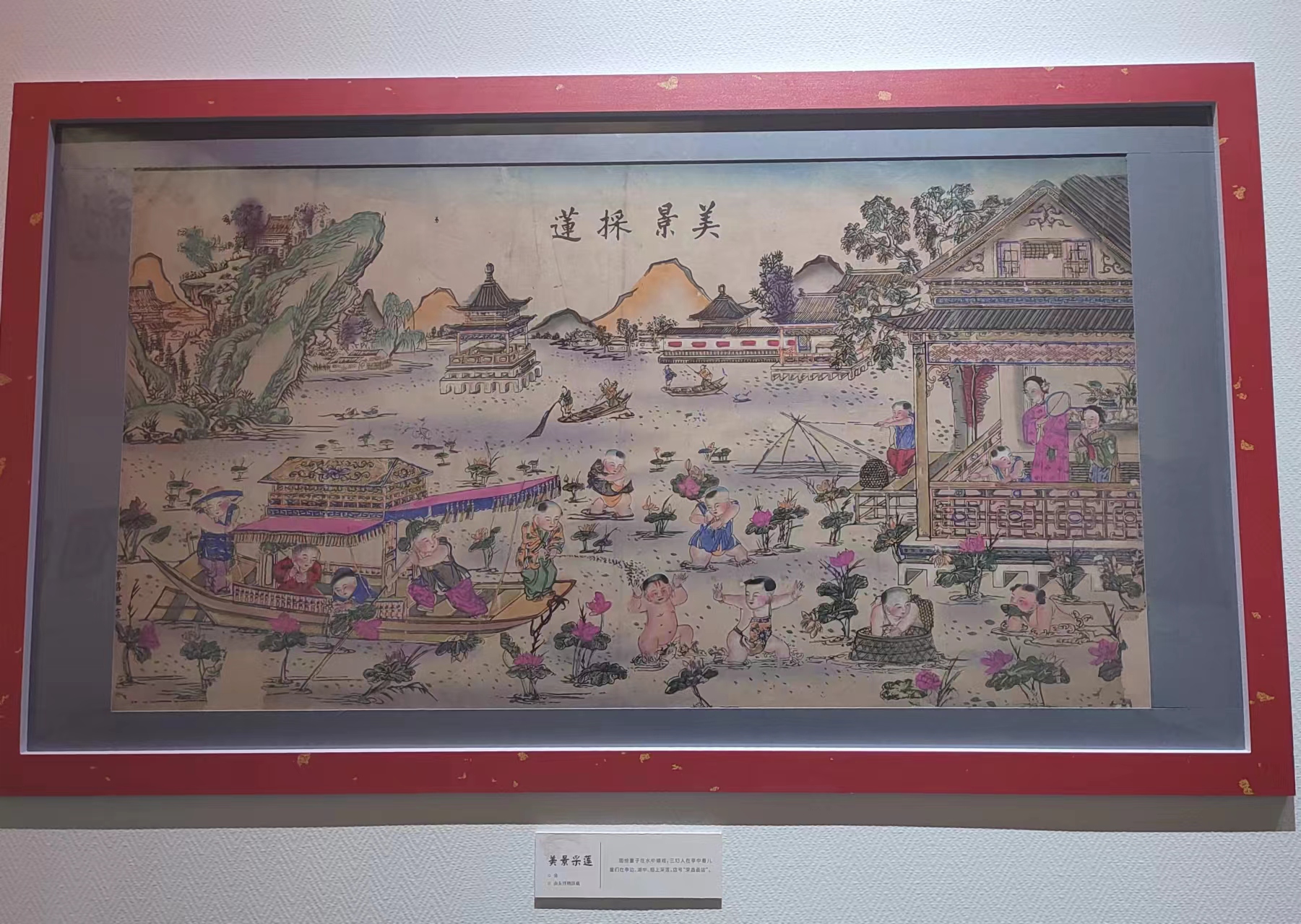

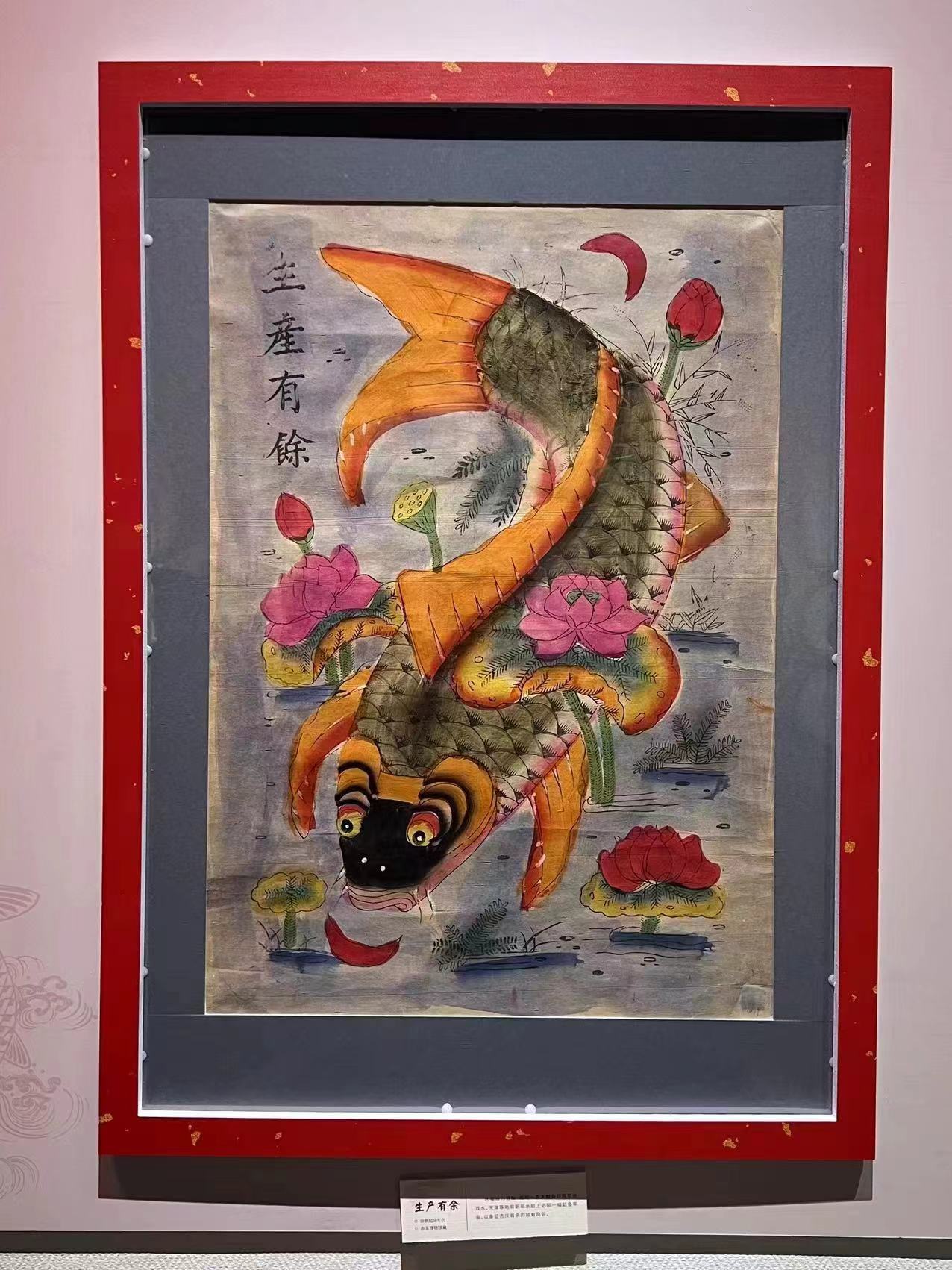

动态 | 丹青百幅千般景，都在新年壁上逢-迈越文保参与修复年画文物在山东博物馆展出

这批天津杨柳青木版年画是山东博物馆藏谢昌一捐赠杨柳青年画保护修复项目的部分修复成果。本项目需进行保护修复的年画文物共计51件，为清中晚期到民国时期天津杨柳青年画作品，是山东博物馆年画类文物中的重要组成部分。参考《馆藏纸质文物病害与图示》及《可移动文物病害评估技术规程纸质类文物》，对该批文物的病害情况进行调查和分类，经统计，主要病害有黄脆、污渍、断裂、残缺、水渍、折痕褶皱、变色以及返铅等，多为中度病害，少数为重度病害，文物现状已无法满足展览展出的需要。

项目成员依据山东博物馆文保部专家制定的项目实施方案开展保护修复工作，主要工作内容包括：无损分析检测、保护性修复、脱酸以及装裱等。

在对该批文物实施保护修复之前，根据每件文物的具体情况，进行必要的、更具针对性的分析检测和试验，利用现代科学仪器检测年画文物的纸张、颜料、酸度等，以此作为分析病害、制定文物保护修复方案的依据。检测项目包括：尺寸、厚度、重量、紧度、pH值、Lab色度、纤维显微图像采集、X射线荧光光谱分析以及红外光谱分析等。

而后，在对年画进行修复、脱酸处理后，选择性地进行检测分析，采集修复后、脱酸后的数据。

颜料测试及加固。在进行修复操作前，先对颜料的耐水性进行测试和评估，用蘸水的滤纸或棉签印在墨、彩色颜料上，检查是否掉色、扩散，必要时使用胶矾水加固进行加固处理。经测试，本批年画的颜料极易脱落、洇色、扩散，修复过程中需要严格控制用水量。

表面除尘、清理水渍。用软毛刷轻轻的将画芯表面的尘垢拂去；轻微的水渍，可用干净的毛笔蘸纯净水将水渍处涂湿，趁湿在水渍周围喷些凉水，用吸水纸吸取水分后并将其压平阴干。

修复返铅。返铅病害是该批文物的常见病害，慎重选择文物保护常用的化学试剂，将试剂按比例用水稀释，用毛笔蘸试剂涂抹在返铅画面处，及时撤潮 ，少量多次，尽可能地使返铅处恢复至与周围色调协调一致。

修复折痕、残缺，展平画幅。年画文物的保护修复工作，使用传统浆糊作为黏合剂，修补断裂、残缺时，选用与其纤维原料、厚薄、颜色、帘纹等接近的纸张作为修复用纸。利用拷贝台，撕出与破洞形状、大小相近的补纸备用。画幅正面朝上，用刀锋沿着破洞边缘轻轻刮出1-2mm的坡度，微微润潮撕好的补纸，满刷稠浆糊，接着盖在破损处，轻轻抹压，修饰搭边，完成修补。

断裂和边缘磨损处，除修补画幅正面破损外，还需在背面，用3-5mm宽的薄皮纸溜补加固。

最后，使用离子蒸汽发生器产生水蒸汽，将画心稍稍润湿，再上下衬宣纸，使用重物压平即可。

通过观察年画脱落纸张碎片的纤维显微图像可知，其纸张多为机器纸浆所抄制的木浆纸，这种纸由于纸浆中木质素的存在呈酸性，极易导致酸化进一步发展导致纸张变脆易断。本项目对酸度过高的年画进行了必要的脱酸处理，经商定，只对纸张表面pH均值＜5.50的年画进行脱酸，脱酸后pH值在7左右。

在脱酸工作正式开始之前，针对年画材质的复杂性，应预估脱酸工艺对年画本体保护的风险，制定脱酸方案，并进行脱酸实验。

由于气相脱酸操作性不强，所以选用液相脱酸的方法。年画是快销品，色彩繁多且艳丽，制作年画所使用的颜料大多成本低廉、质量很差，加之，杨柳青年画制作工艺是“半印半绘”，有些手绘的地方未经施胶，同时，由于年代久远，年画上有些地方的胶已经变质，疏水性降低，这就导致颜料遇水极易脱落、晕色。修复过程中还发现有些年画用水过多或不匀就会导致画幅纸张整体变形。综合考虑，应用的脱酸材料要避开水相脱酸为佳，使用无水脱酸液；年画尺寸大，修复条件受限，脱酸方法选择操作方便的手工喷涂法。

依照方案，用采买的字画和新印年画成品进行脱酸实验，选用两款无水脱酸液和传统的氢氧化钙饱和溶液进行实验，比对脱酸效果和工作效率，最终确认使用安书镁无水脱酸液在画幅正面进行手工喷涂脱酸。

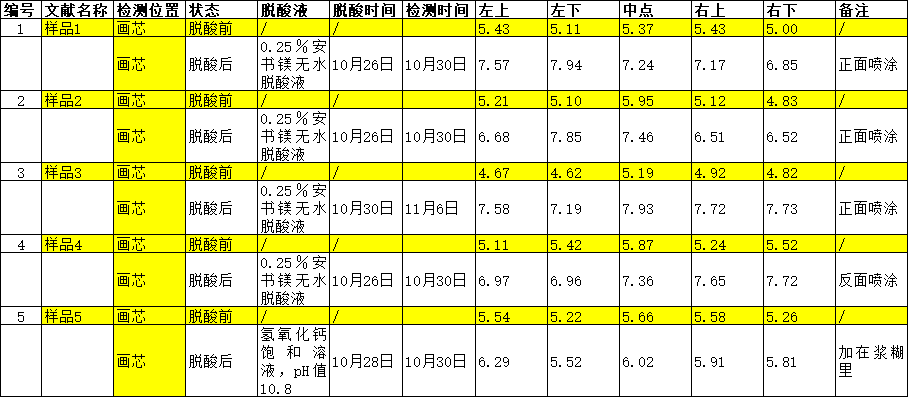

脱酸前、后数据

经前期检测，脱酸前年画纸张表面pH值均值在4.0-5.5，静置3-4天，脱酸后纸张表面pH值上升至6.5-7.5，达到预期去酸效果。脱酸过程高效安全，脱酸处理不影响文物基本面貌，不影响纸张、颜料，脱酸后不需要二次压平处理。
